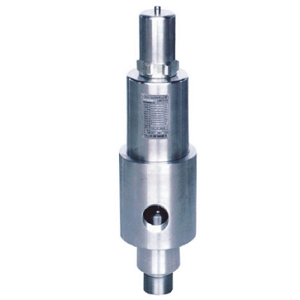

TA802Y、AY42H型安全溢流閥可用于高壓注水泵站的管路上，作為超壓保護裝置。
| 型號 | 公稱壓力 | 開啟壓力分級 | 工作溫度 | 適用介質(zhì) |
|---|---|---|---|---|
TA802Y-160 AY42H-160 |
16.0MPa | 6.0-16.0MPa | 200℃ | 水、油品等。 |
TA802Y-250 AY42H-250 |
25.0MPa | 10.0-25.0MPa | ||
TA802Y-400 AY42H-400 |
40.0MPa | 20.0-40.0MPa |

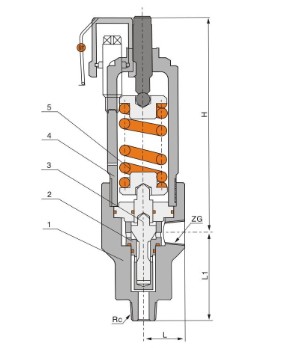

| 型號 | 公稱通徑 | 尺寸 | ||||
|---|---|---|---|---|---|---|
| Rc | ZG | L | L1 | ≈H | ||
| YA802Y-600 | 15 | 1/2" | 1/2" | 52 | 90 | 250 |
| 25 | 1" | 1" | 52 | 113 | 275 | |
| 40 | 11/2" | 11/2" | 52 | 157 | 336 | |
| 型號 | 公稱通徑 | 尺寸 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| D | D1 | K | M | Z-￠d | b | L | L1 | Rc | ≈H | ||
| AY42H-160 AY42H-250 AY42H-400 | 15 | 135 | 95 | 25 | M48×2 | 4-22 | 25 | 65 | 140 | 1/2" | 329 |
| 25 | 165 | 115 | 30 | M52×2 | 6-26 | 28 | 80 | 150 | 1" | 447 | |
| 25 | 200 | 145 | 38 | M80×3 | 6-29 | 40 | 90 | 180 | 11/2" | 485 | |
| 32 | 225 | 170 | 42 | M100×3 | 6-33 | 50 | 100 | 200 | 21/2" | 570 | |
