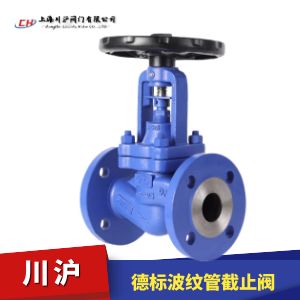

德標波紋管截止閥型號：BJ41H

BJ41H德標波紋管截止閥可廣泛應用于石油、化工、制藥、電力、冶金等行業。

產品特點：
1、波紋管密封截止閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。
2、閥瓣采用錐形設計，密封面與介質成流線形，密封性能更好，使用壽命更長。
3、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準。
4、閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油。
5、人體工程學設計手輪，使用壽命更長，操作輕松便捷，更安全可靠。

德標波紋管截止閥技術參數

設計標準	DIN 3356
結構長度	DIN 3202
連接法蘭	DIN 2543-2545
試驗和檢驗	DIN 3230

德標波紋管截止閥性能規范

公稱壓力		PN
試驗壓力	強度試驗	1.5×PN
	密封試驗	1.1×PN
	氣密封試驗	0.6
	波紋管組件試驗	1.5×PN
適用溫度		-196℃~600℃

德標波紋管截止閥零部件

德標波紋管截止閥零部件參數

序號	名稱	材質
1	閥體	GS-C25、GGG-40、1.4401
2	閥座	1.4301、Stellite
3	閥瓣	1.4021、1.4301+Stellite
4	軸銷	1.4301、1.4401
5	波紋管組件	1.4301、1.4401
6	閥桿	1.4021、1.4301、1.4401
7	墊片	柔性石墨+不銹鋼
8	閥蓋	GS-C25、GGG-40、1.4401
9	六角螺母	ASTM ??A194-2H、A194-8
10	雙頭螺栓	ASTM ??A193-B7、A194-B8
11	填料	柔性石墨、PTFE
12	壓套	1C25、1.4301、1.4401
13	定位片	1C25
14	閥母	銅合金、D2、BL-2
15	手輪	碳鋼
16	并帽	1C45

德標波紋管截止閥結構圖

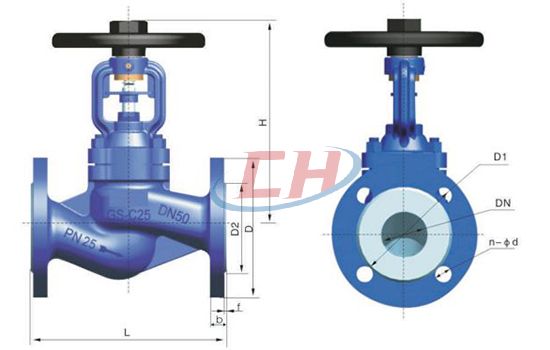

德標波紋管截止閥外形尺寸

口徑 DN	主要連接尺寸
口徑 DN	總長(L)	外圓(D)	中心(D1)	水線(D2)	法蘭厚	水線厚(1)	n- φd
PN 16
15	130	95	65	45	16	2	4- φ14
20	150	105	75	58	18	2	4- φ14
25	160	115	85	68	18	2	4- φ14
32	180	140	100	78	18	2	4- φ18
40	200	150	110	88	18	3	4- φ18
50	230	165	125	102	20	3	4- φ18
65	290	185	145	122	20	3	4- φ18
80	310	200	160	138	20	3	8- φ18
100	350	220	180	158	20	3	8- φ18
125	400	250	210	188	22	3	8- φ18
150	480	285	240	212	22	3	8- φ22
200	600	340	295	268	24	3	12- φ22
250	730	405	355	320	26	3	12- φ26
300	850	460	410	378	28	4	12- φ26
350	980	520	470	438	30	4	16- φ26
400	1100	580	525	490	32	4	16- φ30
