閥體材質	WCB碳鋼、304不銹鋼、316不銹鋼
公稱通徑	DN15~200mm
公稱壓力	PN1.6MPa、2.5MPa、4.0MPa、Class150
密封形式	聚四氟乙烯PTFE密封(-40~+150℃)、對位聚苯PPL密封(-29-+280℃)
適用介質	水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
驅動形式	手柄、蝸輪、電動、氣動、液動等
行業應用	應用于醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

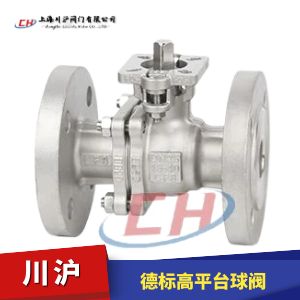

德標高平臺球閥型號：Q41F/Q41PPL

德標高平臺球閥用于截斷或接通管路中的介質。免支架安裝，可以和電動執行器或氣動執行器進行直接連接，也可以在軸上安裝手柄，實現手動功能。閥芯O型結構適合切斷場合使用，閥芯V型結構適合調節流量大小場合使用。根據不同的介質和介質的溫度，選擇合適的閥座。

執行機構選型
德標高平臺球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動德標高平臺球閥（開關型和調節型控制信號4-20mA）和氣動德標高平臺球閥（開關型和調節型控制信號4-20mA）

德標高平臺球閥零部件參數

序號	零部件	材料
1	閥蓋	A351 CF8/CF8M
2	雙頭螺栓	SS304
3	螺母	SS304
4	密封線	PTFE
5	球體	SS304/SS316
6	密封圈	PTFE
7	閥體	A351 CF8/CF8M
8	防靜電彈簧鋼珠	SS304/SS316
9	閥桿	SS304/SS316
10	減磨墊	PTFE
11	O型圈	NBR/VITON
12	填料	PTFE
13	壓蓋	A351 CF8
14	六角頭螺栓	SS304
15	螺母	SS304

德標高平臺球閥執行標準

設計與制造	結構長度	法蘭尺寸	試驗-檢驗
DIN3357	DIN3202	DIN1092	EN1226

德標高平臺球閥結構圖

德標高平臺球閥安裝尺寸

SIZE	d	D	D1	D2	C	t	L	H	W	A	B	R	r	K*K	h	N- φz
1/2"	15	95	65	45	16	2	115	55	140	50	36	3.5	3	9*9	9	4- φ14
3/4"	20	105	75	58	18	2	120	60	140	50	36	3.5	3	9*9	9	4- φ14
1"	25	115	85	68	18	2	125	67	170	70	50	4.5	3.5	11*11	11	4- φ14
1-1/4”	32	140	100	78	18	2	130	76	170	70	50	4.5	3.5	11*11	11	4- φ18
1-1/2”	40	150	110	88	18	3	140	85	200	70	50	4.5	3.5	14*14	14	4- φ18
2"	50	165	125	102	18	3	150	93	200	70	50	4.5	3.5	14*14	14	4- φ18
2-1/2”	65	185	145	122	18	3	170	113	300	102	70	5.5	4.5	17*17	17	8- φ18
3"	80	200	160	138	20	3	180	126	300	102	70	5.5	4.5	17*17	17	8- φ18
4"	100	220	180	158	20	3	190	141	300	102	70	5.5	4.5	17*17	17	8- φ18
5"	125	250	210	188	22	3	325	180	400	125	102	7	6	22	23	8- φ18
6"	150	285	240	212	22	3	350	207	500	125	102	7	6	27	27	8-φ22
8"	200	340	295	268	24	3	400	256	600	140	125	9	7	36	36	12- φ22
