閥體材質	WCB、304不銹鋼、316不銹鋼
公稱通徑	DN15~200mm
公稱壓力	PN1.6MPa、2.5MPa、4.0MPa、Class150
密封形式	聚四氟乙烯PTFE密封(-40~+150℃)合金鋼密封(-29-+425℃)
適用介質	水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
驅動形式	手柄、蝸輪、電動、氣動、液動等
行業應用	應用于醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

高平臺V型法蘭球閥型號：Q40H/Q40F

高平臺V型法蘭球閥是特殊類型球閥，它的關閉件是球缺體上開有V字型開口，V型開口具有鋒利的刃口，在球體回轉過程中，與閥座之間形成剪切作用，對介質具有強有力的切斷力，球缺體的V型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流道截面積，形成對介質的精確調節，它是一種角回轉的調節閥，其密封性能與普通球閥相同，使它同時具備調節和開關兩種功能。免支架安裝，可以和電動執行器或氣動執行器進行直接連接，也可以在軸上安裝手柄，實現手動功能。三通球閥閥芯結構有L型和T型2種方式，可以用來分配不同的流向。根據不同的介質和介質的溫度，選擇合適的閥座。

執行機構選型
高平臺V型法蘭球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動高平臺V型法蘭球閥（開關型和調節型控制信號4-20mA）和氣動高平臺V型法蘭球閥（開關型和調節型控制信號4-20mA）

高平臺V型法蘭球閥零部件參數

序號No	零件PARTS	材料MATERIAL
1	閥體	CF8
2	球體	304+HCr
3	閥桿	F304
4	軸套	304+復合材料
5	填料墊	304
6	填料	柔性石墨
7	填料壓板	CF8
8	外六角螺栓	不銹鋼
9	底蓋	CF8
10	下軸	F304
11	軸套	304+復合材料
12	纏繞墊	304+石墨
13	內六角螺栓	不銹鋼
14	閥座	304+NI55
15	O型圈	Viton
16	石墨閥座圈	柔性石墨
17	壓圈	F304
18	碟簧	17-7PH
19	雙頭螺柱	不銹鋼
20	定位片	不銹鋼

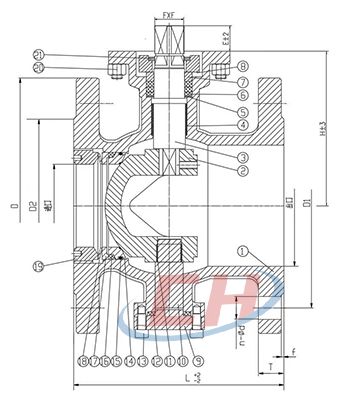

高平臺V型法蘭球閥結構圖

高平臺V型法蘭球閥安裝尺寸

公稱通徑 DN(mm)	L	進口	出口	D	D1	D2	f	T	n-d	FXF	E	H	支架尺寸
15	102	15	29	95	65	45	2	16	4-014	11X11	14	72	F05
20	102	15	29	105	75	58	2	18	4- φ14	11X11	14	72	F05
25	102	20	36	115	85	68	2	18	4-014	11X11	14	72	F05
32	114	25	42	140	100	78	2	18	4- φ18	11X11	14	76	F05
40	114	32	48	150	110	88	2	18	4- φ18	11X11	14	78	F05
50	124	40	64	165	125	102	2	20	4- φ18	14X14		96	F05XF07
65	145	50	79	185	145	122	2	20	8-018	14X14	17	104	F05XF07
80	165	65	95	200	160	138	2	20	8-018	17X17	20	121	F07XF10
100	194	76	110	220	180	158	2	20	8-018	17X17	20	130	F07XF10
125	210	98	135	250	210	188	2	22	8-018	17X17	20	145	F07XF10
150	229	120	165	285	240	212	2	22	8-022	27X27	30	185	F12XF14
200	243	150	210	340	295	268	2	24	12-022	27X27	30	222	F14XF16
