| 閥體材質 | WCB碳鋼、304不銹鋼、316不銹鋼 |
|---|---|
| 公稱通徑 | DN15~100mm |
| 公稱壓力 | PN1.6MPa、2.5MPa、4.0MPa、6.4MPa、Class150、300 |
| 密封形式 | 聚四氟乙烯PTFE密封(-40~150℃)、對位聚苯PPL密封(-40~300℃) |
| 閥芯形式 | 三通L型，三通T型 |
| 驅動形式 | 手柄、電動、氣動 |
| 行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |

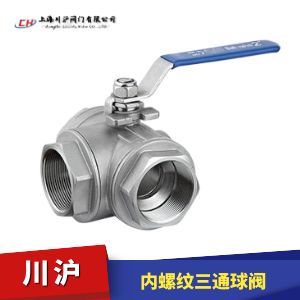

內螺紋三通球閥分為L形和T形，L形（Q14F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q15F）三通球閥用于介質分流、合流及流 向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
執行機構選型
內螺紋三通球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動內螺紋三通球閥（開關型和調節型控制信號4-20mA）和氣動內螺紋三通球閥（開關型和調節型控制信號4-20mA）

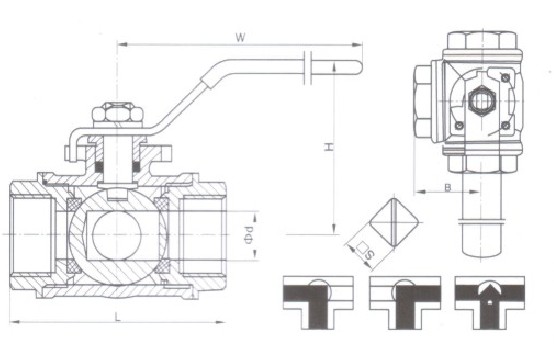

| 序號 | 零件名稱 | 材質 |
|---|---|---|
| 1 | 閥體 | 不銹鋼CF8M/CF8 |
| 2 | 閥蓋 | 不銹鋼CF8M/CF8 |
| 3 | 球 | 不銹鋼CF8M/CF8 |
| 4 | 球墊 | 聚四氟乙烯/PTFE |
| 5 | 閥桿 | 不銹鋼CF8M/CF8 |
| 6 | 填料 | 聚四氟乙烯/PTFE |
| 7 | 中口 | 聚四氟乙烯/PTFE |
| 8 | 大薄片 | 聚四氟乙烯/PTFE |
| 9 | 壓蓋螺母 | 不銹鋼CF8M/CF8 |
| 10 | 手柄 | 不銹鋼CF8M/CF8 |
| 11 | 流向指示牌 | ALUMINUM |
| 12 | 華司 | 不銹鋼/CF8 |
| 13 | 螺帽 | 不銹鋼/CF8 |
| 14 | 鎖定裝置 | 不銹鋼/CF8 |
| 15 | 皮套 | 塑料 |
| 16 | 盲蓋 | 不銹鋼/CF8M/CF8 |
